4.1 Tugas Pendahuluan Modul 1

4.1 Tugas Pendahuluan Modul 1

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Kondisi

2. Rangkaian Simulasi
3. Flowchart

4. Listing Program

5. Video

6. Link Download

1. Kondisi

Percobaan 2 Kondisi 8

        Tampilkan Angka 1,3,5 secara bergantian

2. Rangkaian Simulasi

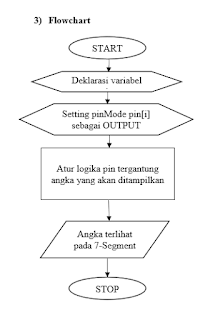

3. Flowchart

4. Listing Program

byte pin[] = {2, 3, 4, 5, 6, 7, 8, 9}; //Deklarasi pin yang digunakan pada 7-segment dengan tipe data byte

void setup() //Semua kode dalam fungsi ini hanya dieksekusi sekali

{

  for (int i = 0; i < 9; i++) //Kondisi perulangan dari 0 hingga batas kecil dari 9; Increase{

    pinMode(pin[i], OUTPUT); //Deklarasi pin yang digunakan sebagai OUTPUT

  }

}

void loop() //Semua kode dalam fungsi ini di eksekusi berulang

{

  digitalWrite(2, HIGH); //Pin 2 Seven segment hidup

  digitalWrite(3, LOW); //Pin 3 Seven segment mati

  digitalWrite(4, LOW); //Pin 3 Seven segment mati

  digitalWrite(5, LOW); //Pin 3 Seven segment mati

  digitalWrite(6, LOW); //Pin 3 Seven segment mati

  digitalWrite(7, HIGH); //Pin 7 Seven segment hidup

  digitalWrite(8, HIGH); //Pin 8 Seven segment hidup

  digitalWrite(9, LOW); //Pin 9 Seven segment hidup

  delay (1000);

  digitalWrite(2, LOW); //Pin 2 Seven segment hidup

  digitalWrite(3, HIGH); //Pin 3 Seven segment mati

  digitalWrite(4, LOW); //Pin 3 Seven segment mati

  digitalWrite(5, LOW); //Pin 3 Seven segment mati

  digitalWrite(6, HIGH); //Pin 3 Seven segment mati

  digitalWrite(7, HIGH); //Pin 7 Seven segment hidup

  digitalWrite(8, HIGH); //Pin 8 Seven segment hidup

  digitalWrite(9, HIGH); //Pin 9 Seven segment hidup

  delay (1000);

  digitalWrite(2, LOW); //Pin 2 Seven segment hidup

  digitalWrite(3, HIGH); //Pin 3 Seven segment mati

  digitalWrite(4, HIGH); //Pin 3 Seven segment mati

  digitalWrite(5, LOW); //Pin 3 Seven segment mati

  digitalWrite(6, HIGH); //Pin 3 Seven segment mati

  digitalWrite(7, HIGH); //Pin 7 Seven segment hidup

  digitalWrite(8, LOW); //Pin 8 Seven segment hidup

  digitalWrite(9, HIGH); //Pin 9 Seven segment hidup

  delay (1000);

}

5. Video

6. Link Download

Link Download Rangkaian Simulasi : Disini

Link Download Coding Arduino : Disni

Link Download Video Simulasi : Disni
